一、概述

      KSF-Q1200℃系列箱式气氛炉广泛应用于实验室、工矿企业、科研单位的前期实验，可适用氧化性气氛、惰性气氛、氢氮混合气氛等多种类型。根据不同的要求以进口高温电阻丝、硅碳棒、硅钼棒为加热元件，控温系统采用日本岛电仪表，采用双层壳体结构，该炉具有温场均匀、表面温度低、升降温速率快、节能等优点，是高校、科研院所、工矿企业做气氛保护烧结的理想产品。

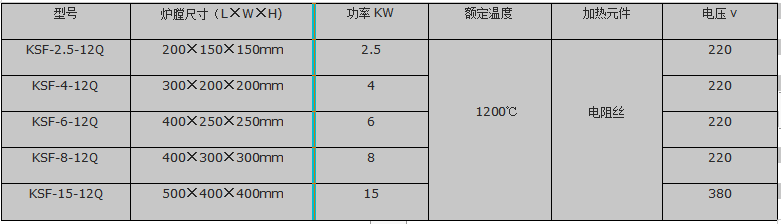

二、参数及规格

三、设备结构：

        整台设备采用轻体型机电一体化结构，主要分为炉膛、保温、气氛控制、炉门密封、水冷和温度控制等系统。结构形式：上部为加热炉体，下部为控制系统。

      1、炉膛材质

   炉膛采用1400型陶瓷纤维板（日资企业生产）制造，采用高强度新型拼装式结构，将陶瓷纤维板围成一长方形加热腔体；电阻丝采用镶嵌式结构牢固在陶瓷纤维板内形成工作室。为考虑炉膛底部承载工件的承重问题，每台电炉都铺有1400度陶瓷承烧板。

      2、保温

在炉膛外层填充约50mm厚1260型进口优质陶瓷纤维板。由于陶瓷纤维优异的隔热性能和极低的热容，既可以保证设备迅速升温，又可以大大降低设备能耗及表面温度，具有明显的节能效果。

      3、炉壳

    电炉炉壳采用双层结构，颜色搭配的主色调米白色、兰色为辅色。内层与外层之间设冷却风扇，炉顶盖板以及装饰板均采用透气板孔结构，为加快炉温的冷却速度，炉口采 用水冷腔结构。

      4、气氛要求及控制

   本电炉采用电阻丝为加热元件，因此可以确保在氮气、氢气等多种气体条件下连续使用。

设备的气氛控制分为压力控制和流量控制两部分。

     1）在设备使用过程中，整个炉内是充氮气密封的，这就要求炉膛必须维持一定压力一般在0.5Kpa左右。炉体上装一只0～1KPa的微压表。.

        5、炉门密封

为防止炉内氮气泄漏，炉门采用美国原装进口耐高温350℃的硅橡胶密封圈密封，采用快速夹钳压迫关闭。为延长硅橡胶密封圈的使用寿命，炉口设水冷却，用户只需拉上水源即可使用。为考虑水资源浪费，有条件的客户可以备用循环水装置，配以小泵即可工作。

6、装卸料

松开炉门快速压钳，打开炉门取出挡砖，将所烧物料放置于炉膛中间，然后放入挡砖，关闭并压紧炉门。

7、控制系统

控制系统采用和炉体一体化设计。日本岛电智能程序温控仪，带有4×8段升温曲线，温度曲线的调节通过设定自动控制进行。温控仪接受热电偶检测的信号，调功板触发控制电力模块，K分度热偶测温。该仪表具有PID参数自整定功能，单点控制稳定度可达±1℃，且具有高温上限报警、热电偶失效指示等多项报警保护功能。

电炉的温度控制系统安装在炉体下部的控制柜内，分为控制面板和强电板两部分。

本设备的温控系统还具有如下特点：

l 功能齐全：本机对工作过程中的超温发出报警信号，并自动完成保护动作。

l 操作简单：当所有的仪表完成设定功能后，只要按下运行按钮，以后的工作自动完成。
