氧化铝纤维烧结炉--前锦制造-公司新闻-实验电炉、马弗炉、管式炉、回转炉、真空气氛炉-江苏前锦炉业设备有限公司

氧化铝纤维烧结炉--前锦制造

访问人数：3 发布时间：2026-07-18 09:59:49

氧化铝纤维是一种高性能无机陶瓷纤维，具备耐高温、抗氧化、低热导率、高化学稳定性以及优良力学性能，广泛应用于航空航天、高温工业窑炉、电子信息、新能源等领域的隔热保温结构中。烧结是氧化铝纤维生产流程中决定纤维最终性能的核心工序，其主要作用是通过高温处理去除原纤维中的有机粘结剂、助剂等杂质，促进氧化铝晶粒生长与晶型转变，最终获得具备稳定结构与优异性能的成品氧化铝纤维，而氧化铝纤维烧结炉正是实现这一工序的核心热工装备。

一、氧化铝纤维烧结工艺对烧结炉的核心要求

氧化铝纤维的生产通常分为前驱体制备、纺丝、干燥预烧结、高温烧结几个阶段，不同阶段对烧结炉的温度氛围、控温精度、加热均匀性都有着不同要求，最终高温烧结阶段的要求最为严苛，核心要求主要包括以下几点：

1.1 高温承载能力

氧化铝纤维的烧结温度通常根据纤维氧化铝含量与性能要求的不同，在1200℃~1600℃区间内，部分高纯度氧化铝纤维的烧结温度甚至可以达到1800℃，这要求烧结炉的加热元件与炉衬结构能够长期稳定在最高工作温度下运行，不会出现变形、挥发、强度下降等问题，同时还要避免加热元件或炉衬材料污染氧化铝纤维。

1.2 均匀的温度场分布

氧化铝纤维批量生产过程中，无论是连续式还是间歇式生产，都要求烧结炉工作区内温度均匀性控制在±5℃以内，避免因为温度差导致纤维晶粒生长不均，部分区域过烧或欠烧，最终整批纤维性能一致性不达标，影响后续使用。

1.3 可控的氛围环境

氧化铝纤维前驱体中通常含有碳、有机基团等杂质，烧结初期需要氧化性气氛排出碳杂质，避免残碳影响纤维的白度与高温稳定性；部分特殊改性氧化铝纤维还需要惰性气氛或特定气氛环境进行烧结，因此烧结炉需要具备良好的密封性与氛围调控能力，能够根据工艺要求调整炉内气体组分与压力。

1.4 连续化生产适配能力

当前氧化铝纤维产业正在朝着大规模、低成本方向发展，间歇式烧结炉产能低、人工成本高，已经逐渐无法满足产业需求，主流生产企业普遍采用连续式烧结工艺，要求烧结炉能够适配连续进料、连续出料的生产流程，同时保证不同批次纤维烧结工艺参数的一致性。

二、氧化铝纤维烧结炉的常见类型与结构特点

根据生产方式与结构的不同，当前氧化铝纤维烧结炉主要可以分为间歇式烧结炉与连续式烧结炉两大类，不同类型的烧结炉有着不同的适用场景与性能特点。

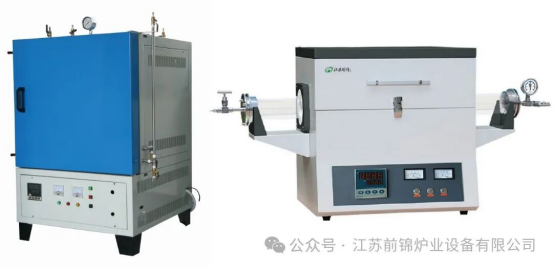

2.1 间歇式烧结炉

间歇式烧结炉也叫箱式烧结炉，是最早应用于氧化铝纤维生产的烧结设备，主要由炉体、加热系统、控温系统、炉门几个部分组成。其工作模式为将预处理好的氧化铝纤维原纤维批量放入炉内，按照预设的升温、保温、降温程序完成烧结后，开炉取出成品，再进行下一批次的生产。

从加热方式来看，间歇式氧化铝纤维烧结炉常见的加热元件分为硅碳棒、硅钼棒两种：硅碳棒加热元件最高工作温度通常在1400℃左右，适合生产中低温度烧结的普通氧化铝纤维，成本较低；硅钼棒加热元件最高工作温度可以达到1700℃~1800℃，适合生产高纯度高强度的氧化铝纤维，成本相对较高。炉衬通常采用高纯氧化铝空心球砖或者高纯氧化铝纤维隔热材料，既可以保证隔热效果，又不会对纤维产生污染。

间歇式烧结炉的优势在于结构简单、投资成本低、工艺调整灵活，适合小批量多品种的氧化铝纤维生产，尤其是研发阶段的工艺试验，以及高端特种氧化铝纤维的小批量生产；其缺点在于生产效率低、批间性能差异大、能耗较高，不适合大规模工业化生产。

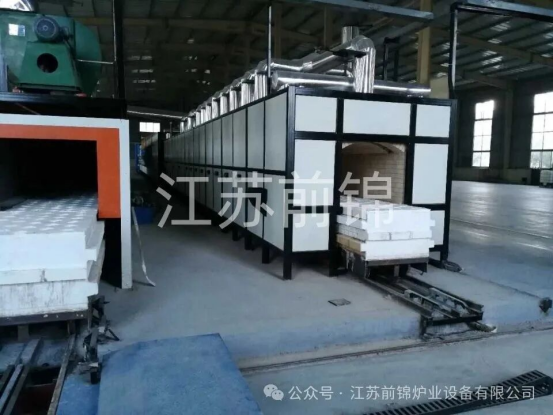

2.2 连续推板式烧结炉

连续推板式烧结炉是当前氧化铝纤维大规模生产中应用最广泛的连续式烧结炉类型，整体为长条形隧道式结构，从进料端到出料端依次分为低温区、中温区、高温区、降温区四个功能区域，每个区域都可以独立控温，匹配氧化铝纤维不同烧结阶段的温度要求。生产过程中，装载了氧化铝纤维原纤维的坩埚随推板按照设定速度从进料端向出料端移动，依次经过各个温区完成烧结，实现连续化生产。

连续推板式烧结炉的加热方式通常采用电加热，根据最高烧结温度选择加热元件，温区长度可以根据生产产能与工艺要求进行定制，通常产能越大、烧结保温时间要求越长，温区总长度越长。为了保证气氛控制，推板炉可以分为气氛型与敞开型，气氛推板炉可以根据工艺要求通入空气、氧气或者惰性气体，控制不同温区的气氛环境，满足杂质排出与晶型转变的要求。

连续推板式烧结炉的优势在于生产连续化、批间一致性好、控温精度高、温度场均匀性好，可以满足大规模工业化生产的要求，同时设备运行稳定、维护成本较低；其局限性在于推板与导轨长期在高温下运行，容易出现磨损变形，需要定期更换，而且坩埚装载纤维的方式对纤维的装料密度有一定限制，单次产能提升需要延长炉体长度，投资成本会相应上升。

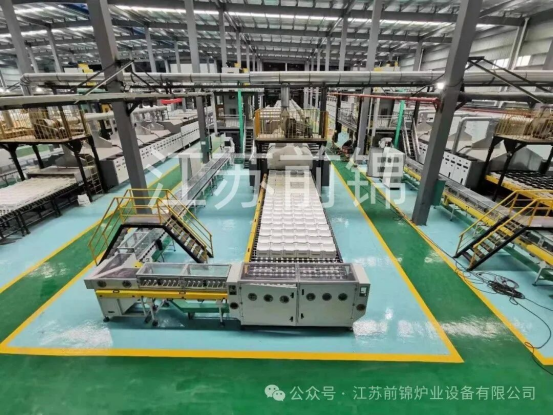

2.3 连续辊道式烧结炉

辊道式烧结炉同样是隧道式连续烧结炉，与推板式的区别在于，辊道炉采用耐高温陶瓷辊棒作为承载输送结构，氧化铝纤维坯体直接或者放在垫板上放置在辊棒上，通过辊棒的转动带动纤维从进料端向出料端移动完成烧结。

辊道式烧结炉的输送结构更加简单，传动更加平稳，输送速度的调整精度更高，可以实现更灵活的烧结时间控制，而且避免了推板炉推板磨损的问题，设备维护成本更低。同时辊道炉内部空间利用率更高，装料量更大，适合生产大卷装的连续氧化铝纤维棉或者纤维毡制品，烧结后纤维的一致性更好。

辊道式烧结炉的局限性在于，陶瓷辊棒长期在1600℃以上的高温下运行容易发生弯曲变形，因此最高工作温度通常低于推板式烧结炉，更适合烧结温度在1500℃以下的氧化铝纤维产品，对于1600℃以上的高温烧结产品适用性较差。

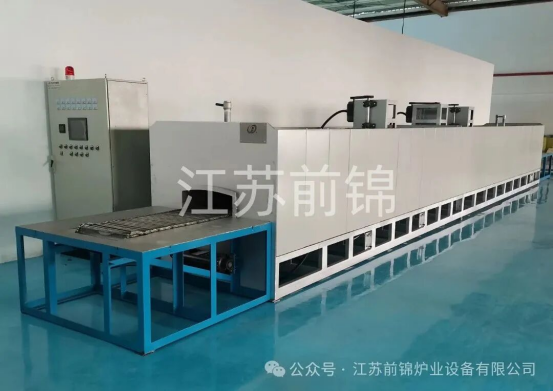

2.4 连续网带式烧结炉

网带式烧结炉采用耐高温金属网带或者陶瓷网带作为输送结构，适合输送薄型氧化铝纤维毡、连续长纤维氧化铝纤维等产品，网带带动产品连续通过不同温区完成烧结。网带式烧结炉的输送速度稳定，产品受热均匀，适合薄型、低密度氧化铝纤维产品的连续烧结，设备结构简单，进料出料操作方便。但网带的耐高温能力有限，最高工作温度通常不超过1400℃，而且网带长期高温运行容易出现氧化疲劳，使用寿命较短，因此仅适用于中低温烧结的普通氧化铝纤维产品。

产品中心

全自动（气氛）辊道炉
