1200℃系列管式炉
多用途燃料电池测试炉
KTF12-L
用途:需要吊烧的样品,或者燃料电池正反面通不同气氛进行测试
规格:炉管直径25mm,炉管长度单口石英管350mm,对接刚玉管各300mm
特点:体积小巧,结构新颖,一个炉子可以有两种以上用途,炉膛不但可以打开,还可以上下和水平角度调节,作为普通管式炉来用。
申请报价单
姓名:
公司:
邮箱:
电话:
留言:
验证码:
产品详情
产品参数

该型号加热炉主要用于燃料电池特性测试中,最高使用温度可以达到 1000℃。经过特殊定制的法兰结构,可以实现电池正负极同时处于相同气氛下和不同气氛下测试,而且可以在密封环境下方便地引出多路电极。

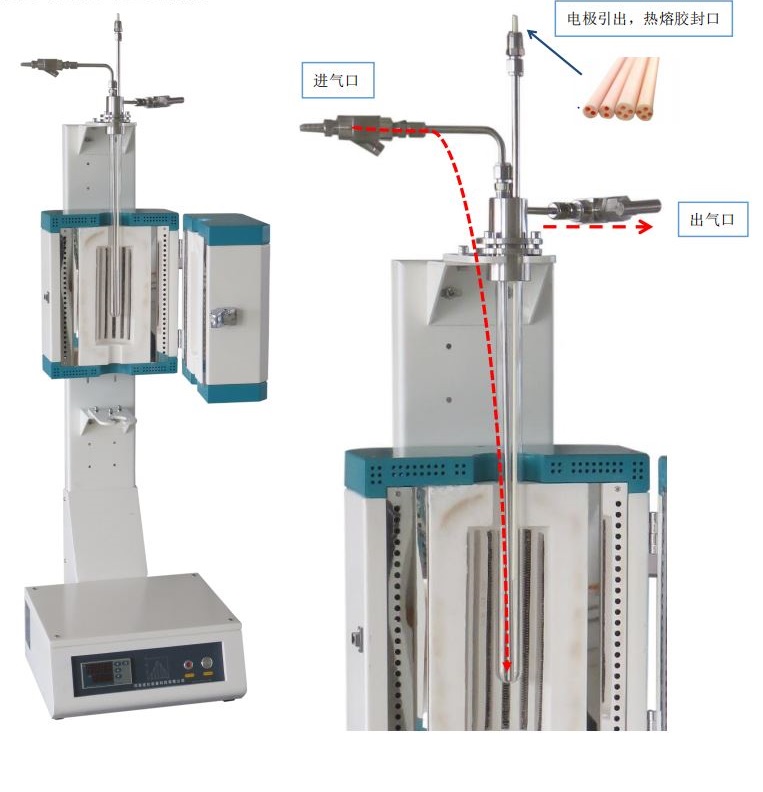

正负极处于单一气氛下测试时:

该设备通过单口的石英管作为腔室,法兰上的进气口通过不锈钢管直接插入底部通气,顶部出气,实现气流循环,不锈钢管通过双卡套接头与法兰密封固定。电池样品垂直放于石英管内底部(加热炉膛的中心位置),两个电极通过双孔刚玉管引出,实现绝缘。双孔刚玉管内径 1mm,外径 3mm,与法兰上的不锈钢管固定,电极、双孔管和不锈钢管之间的缝隙在出口处通过点入热熔胶进行真空密封,如此可实现多次重复使用。

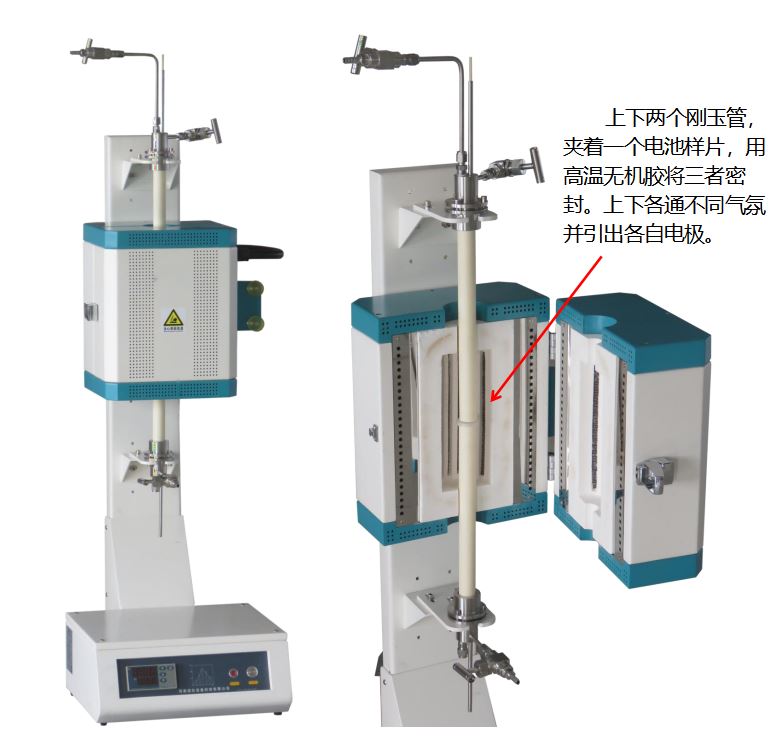

正负极处于不同气氛下测试时:

该系统分为上下两个部分组成,由两根刚玉管在加热炉中间位置上下对接,夹着被测样片,通过高温无机胶将对接处密封。上边和下边法兰结构相同,皆包含进气、出气和电极引出部分。整个反应部分被电池分为上下两个反应腔室,正负极可以分别通入不同气体和引出电极。


产品名称: 多用途燃料电池测试炉
产品型号: KTF12-L
炉膛模式: 立式开启,可垂直和水平放置
显示模式: 高亮度LED数码管
炉膛材料: 氧化铝纤维
加热元件: 掺钼的铁铬铝合金加热丝(OCr27Al7Mo2)
极限温度: 1200℃
工作温度: ≤1150℃
升温速率: ≤20℃ (建议:10℃/min)
加热温区: 单温区
加热温区: 200mm
恒温区长: 100mm
炉管材质: 高纯石英管、刚玉管
炉管直径: 25mm(炉管外径)
炉管长度: 单口石英管350mm,对接刚玉管各300mm
密封方式: 真空法兰
通气方式: 正极和负极可以分别通不同的循环气体
电极引出: 法兰硅胶圈挤压密封
气 密 性: 9.8×10-4Pa
电池放置: 法兰悬挂式和刚玉管对夹式
控制模式: 智能PID
控温精度: ±1℃
温度曲线: 30段"时间—温度曲线"任意可设
超温报警:
测温元件: K型热电偶
电气认证: CE认证
供电电源: 220V 50Hz
额定功率: 1.2KW
售后服务: 12个月质保,终身保修
外形尺寸: 约450*920*480mm
包装形式: 三合板木质包装箱
随机配件: 防护手套;坩埚、炉钩;说明书。
