一、概述
KSF-1700℃系列箱式炉以硅钼棒为加热元件,采用双层壳体结构和日本进口32段程序控温仪表,炉体与控制系统一体化设计,并配有快速风冷系统，能快速降温，炉膛采用英国进口1800型氧化铝多晶纤维材料,耐急冷急热能力好，质量轻、耐腐蚀性好。该炉具有表面温度低、结构紧凑、温场均衡，升降温速率快、节能等优点，是高校、科研院所、工矿企业等做粉末、陶瓷烧结和退火用的理想产品。
电炉外形设计均采用国际最新款式，具有结构简洁大方、外形美观气派，操作简单等诸多优点。

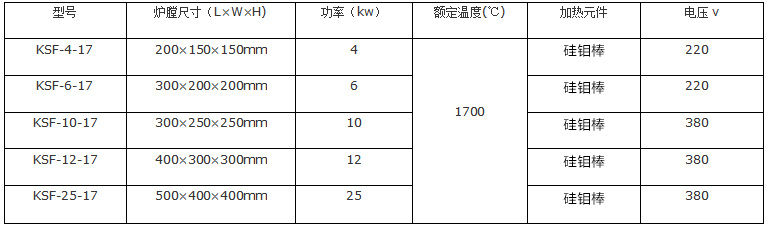

二、技术参数及规格
三、设备结构
整台设备采用轻体型机电一体化结构，主要分为炉膛、保温、变压器和温度控制等系统。
结构形式：上部为加热炉体，下部为控制系统。（附图）
炉膛采用1800型陶瓷纤维板（英国摩根）制造，采用高强度新型拼装式结构，将陶瓷纤维板围成一长方形加热腔体；硅钼棒竖插在炉膛内两侧形成工作室。为考虑炉膛底部承载工件的承重问题，每台电炉都铺有1700度陶瓷承烧板。
在炉膛外层填充约50mm厚1400型进口优质陶瓷纤维板。由于陶瓷纤维优异的隔热性能和极低的热容，既可以保证设备迅速升温，又可以大大降低设备能耗及表面温度，具有明显的节能效果。
电炉炉壳采用双层结构，颜色搭配的主色调米白色、兰色为辅色。内层与外层之间设冷却风扇，炉顶盖板以及装饰板均采用透气板孔结构。
松开炉门快速压钳，打开炉门取出挡砖，将所烧物料放置于炉膛中间，然后放入挡砖，关闭并压紧炉门。
控制系统采用和炉体一体化设计。日本岛电智能程序温控仪，带有4×8段升温曲线，温度曲线的调节通过设定自动控制进行。温控仪接受热电偶检测的信号，调功板触发控制电力模块，B分度热偶测温。该仪表具有PID参数自整定功能，单点控制稳定度可达±1℃，且具有高温上限报警、热电偶失效指示等多项报警保护功能。
电炉的温度控制系统安装在炉体下部的控制柜内，分为控制面板和强电板两部分。
本设备的温控系统还具有如下特点：
l 功能齐全：本机对工作过程中的超温发出报警信号，并自动完成保护动作。
l 操作简单：当所有的仪表完成设定功能后，只要按下运行按钮，以后的工作自动完成。
